k频道在线视频导航国产_欧美精品v国产在线观看_沈先生国产在线观看免费_欧美国产综合色视频不卡_国产片男女激情视频免费_aaa欧美色吧激情视频_国产热の有码热の无码_国产激情精品片在线观看_国产老熟女综合视频直播

塑料是電子產(chǎn)品中體積占比較大的一類重要部件,隨著電子廢棄物的報廢拆解,拆卸后的塑料通常被作為“二次原料”進行再利用(以下統(tǒng)稱“廢塑料”)。聚丙烯(Polypropylene,以下簡稱“PP”)塑料因具有光澤和耐沖擊性被廣泛應用到電視機外殼中。同時為滿足電視機工業(yè)的不斷發(fā)展對塑料性能提出的更高要求,常對普通PP塑料中加入多種助劑、阻燃劑等方式以改性成更高標準的塑料。然而,早期對電子產(chǎn)品各零部件所含有的有毒有害物質(zhì)濃度沒有實施嚴格的管制,因此其含量通常較高,塑料部件也不例外。廢塑料可能對人體和環(huán)境帶來潛在的危害,如砷、鉻、鎘、鉛等,但至今還缺乏廢塑料中重金屬等有害物質(zhì)的定量數(shù)據(jù)。廢舊塑料的回收和再利用是使廢舊塑料變廢為寶,實現(xiàn)無害化、資源化的重要舉措。因此,探究廢電視機塑料外殼中重金屬的含量變得至關(guān)重要。影響塑料中重金屬測定結(jié)果的準確性,消解方法的選擇是關(guān)鍵。本文采用加熱板消解方法，研究使用不同的消解方法,采用的消解酸體系、消解時間對固廢電視機塑料中的重金屬的影響進行分析。

實驗部分

1儀器與試劑

采用的主要設(shè)備有:加熱板、ICP-OES

砷、鉻、鎘、鉛標準工作溶液用1g/L標準儲備溶液用水逐級稀釋而成。所用試劑均為優(yōu)級純。試驗用水為超純水,電阻率不小于18M-￠cm。

2塑料樣品的制備

廢電視機外殼塑料樣品信息如表1所示,依次編號為A1?A3。將采集到的大塊塑料樣品,用去離子水超聲清洗表面30min,干燥后用破碎機將其破碎成1cmx1cm以下的小塊,液氮冷凍后用高速粉碎機進行粉碎,再過40目篩。

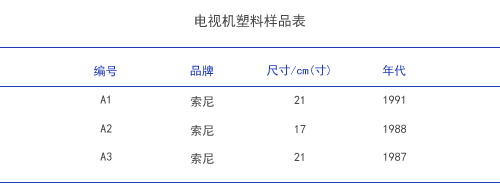

表1

3消解方法

方法1

將稱取到的干燥塑料樣品,采用萬分之一分析天平稱量約0.2000g加入到聚四氟乙烯坩堝中,并置于加熱板上進行消解，每批樣品同時做空白和平行樣,加入10mL硝酸、0.2mL硫酸,加蓋加熱到120±C后保持2h,后升溫到195±C直到坩堝中塑料樣品消解完全,溶液澄清。消解完成后,把樣品溶液冷卻到室溫,用高純水稀釋并過濾到50mL容量瓶中,定容至標線,搖勻。

方法2

采用萬分之一分析天平稱量樣品0.2000g加入到聚四氟乙烯坩堝中,再將置于實驗加熱板上進行消解，每批樣品同時做空白和平行樣,加入10mL王水(2.5mL硝酸+7.5mL鹽酸),加熱到110±C保持近沸狀態(tài)4h,然后開蓋趕酸至坩堝內(nèi)溶液約為2mL時停止加熱,樣品冷卻到室溫后過濾定容至50mL容量瓶中,靜置待測。

方法3

采用萬分之一分析天平準確稱量樣品0.2000g加入到聚四氟乙烯坩堝中,并置于加熱板上進行消解，每批樣品同時做空白和平行樣,加入8mL硝酸、2mL雙氧水,加蓋加熱到130±C保持2h后加入2mL硫酸,升溫到180±C保持1h,樣品冷卻到室溫后過濾定容至50mL容量瓶中,靜置待測。

4結(jié)果與討論

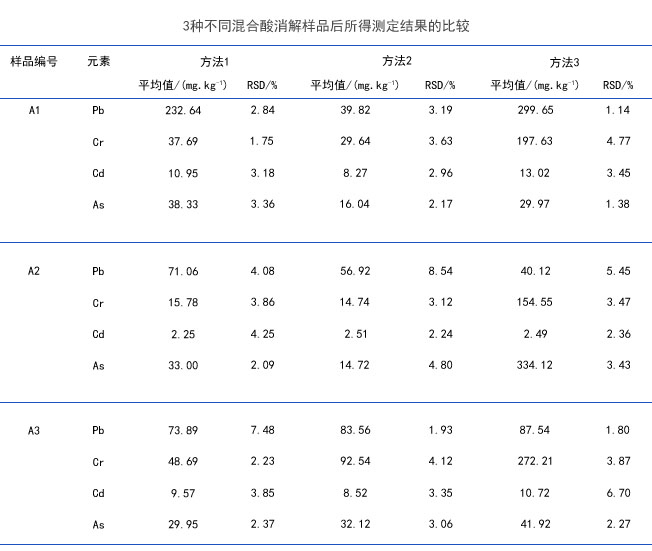

表2所示為3種不同混合酸消解樣品后所得測定結(jié)果的比較。

表2

結(jié)果表明，加熱板消解操作中比較簡單，大的加熱板可以1次性可同時處理較多的樣品,是對PP塑料中重金屬含量檢測經(jīng)濟的一種前處理手段。

小知識

塑料固廢的處理方法

一． 回收熱能法

大部分塑料以石油為原料，主要成分是碳氫化合物，可以燃燒，如聚苯乙烯燃燒的熱量比染料油還高。有些專家認為，把塑料垃圾送入焚化爐燃燒，可以提供采暖或發(fā)電的熱量，因為石油染料86%都直接燒掉了，其中只有4%制成了塑料制品，塑料用完以后再送去當熱能燒掉是很正常的，熱能使用是塑料回收的方法之一，不容輕視。但是許多環(huán)保團體反對焚燒塑料，他們認為，焚燒法把亂七八糟的化學品全部集中燃燒，會產(chǎn)生有毒氣體。如PVC成分中一半是氯，燃燒時放出的氯氣有強烈的侵蝕破壞力，而且是引起惡英的元兇。

二． 分類回收法

作為塑料回收，重要的是進行分類。常見的塑料有聚苯乙烯、聚丙烯、低密度聚乙烯、高密度聚乙烯、聚碳酸酯、聚氯乙烯、聚酰胺、聚氨酯等，這些塑料的差別一般人很難分辨?，F(xiàn)在的塑料分類工作大都由人工完成。機器分類有了新的研究進展，德國一家化學科技協(xié)會發(fā)明以紅外線來辨認類別，既迅速又準確，只是分揀成本較高。

三． 化學還原法 研究人員開始設(shè)法提煉出塑料內(nèi)化學成分以便再利用。所采用的工藝方法是將聚合物的長鏈切斷，恢復其原有的性質(zhì)，裂解出的原料可用來制作新的塑料。有些方法是通過加入化學元素促使相結(jié)合的碳原子化學裂解，或是加入能源促成其熱裂解。
